近日隱石檢測接到某公司委托，對機械零件進行斷口分析
測試方法：JY/T 010-1996、GB/T 17359-2012
圖1為來樣形貌，根據客戶要求對斷口形貌進行觀測。
圖2為斷口體式形貌，宏觀來看，有周期擴展特征，且表面A區有摩擦特征，說明該區域斷裂較早，因此推斷從A區向C區方向擴展，詳見圖中標注。

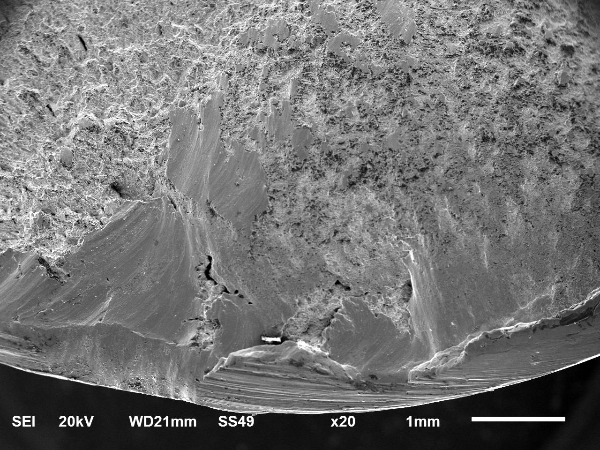

圖3為斷口A區形貌，可見邊部有明顯摩擦特征
圖4為摩擦區域放大形貌，摩擦平整，無斷口特征;
圖5為A區非摩擦區域微觀形貌，主要為撕裂小韌窩，部分區域有類似疲勞紋的褶痕;
圖6為B區微觀形貌，主要為韌窩形貌，部分區域有類似疲勞紋的褶痕;圖7為C區形貌，主要為韌窩形貌，部分區域有類似疲勞紋的褶痕。從微觀形貌分析，斷裂源A區為撕裂韌窩，說明裂紋擴展經過緩慢萌生的過程，各區類似疲勞紋的褶痕方向不一，可能是斷裂滑移線。

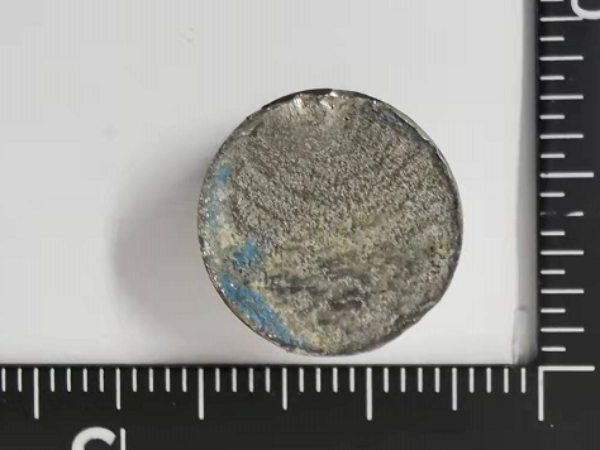

圖1來樣形貌
圖2斷口體式形貌
圖3 斷口A區形貌 20X

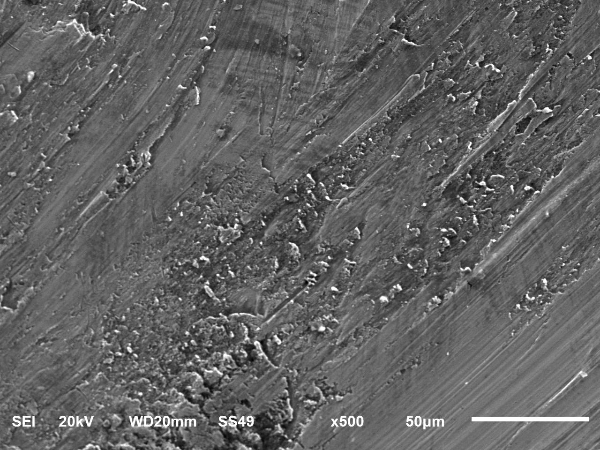

圖4 斷口A區摩擦形貌 500X
圖5 斷口A區非摩擦區域形貌 1000X

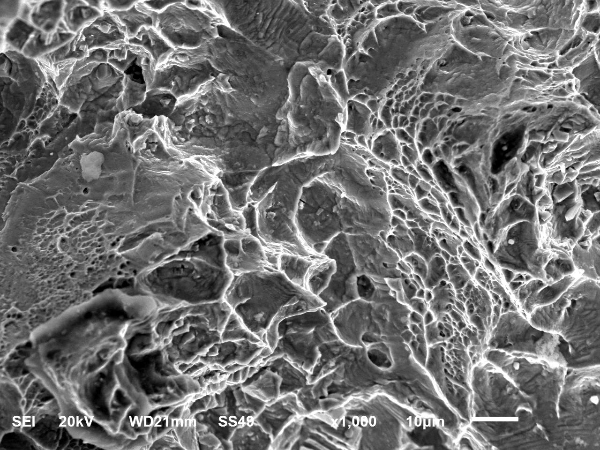

圖6斷口B區形貌 1000X

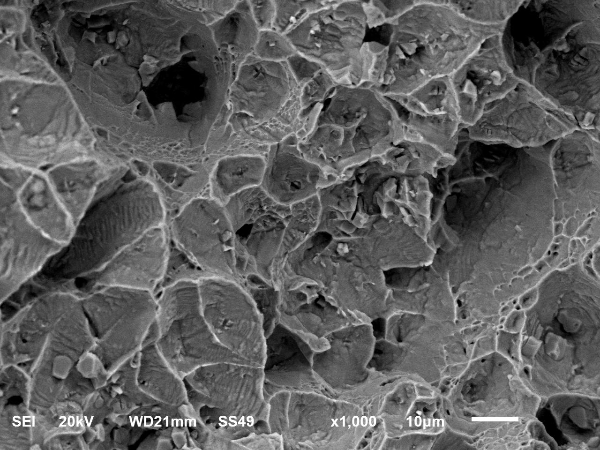

圖7斷口C區形貌 1000X
利用能譜儀對斷口A區進行成分定性及半定量分析，結果見表1和圖8，主要為O、Si、Al、Ti、Cr、Fe、Ni、Nb、Mo等。
表1 斷口A區能譜分析結果(wt%)
Memo | O | Al | Si | Ti | Cr | Fe | Ni | Nb | Mo | Total |
1 | 1.51 | 0.45 | 0.34 | 1.06 | 18.91 | 20.22 | 49.88 | 4.58 | 3.05 | 100 |
2 | 2.74 | 0.47 | 0.42 | 1.31 | 18.79 | 19.80 | 48.10 | 5.25 | 3.13 | 100 |
3 | 9.43 | 0.77 | 0.94 | 2.37 | 19.68 | 20.51 | 35.82 | 5.92 | 4.56 | 100 |

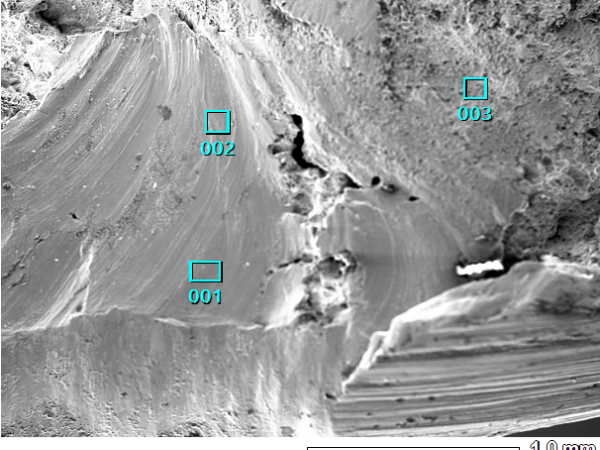

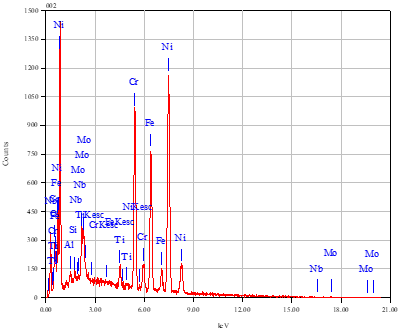

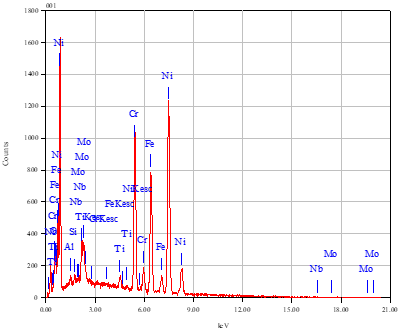

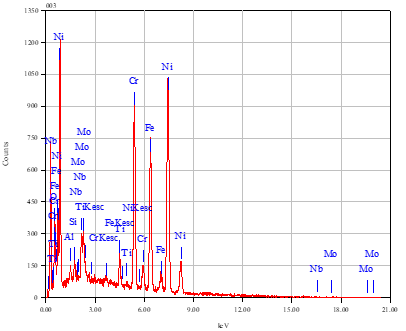

圖8 斷口A區能譜分析位置及譜圖
小結：斷口斷裂起源于表面A區，斷口各區主要為韌窩特征，宏觀來看斷口受到周期力作用，但微觀未見典型疲勞特征，因此該斷口不是典型的疲勞斷口。
