18921519533
不銹鋼點腐蝕試驗主要檢測不銹鋼和含鉻的鎳基合金在含氯的氧化環境中的耐點腐蝕性能。點腐蝕對不銹鋼的破壞性是非常大的，特別是水廠和管道，如果氯離子含量超過1000ppm以后可能就會對不銹鋼產生點腐蝕，導致穿孔現象產生。
304不銹鋼點腐蝕穿孔
不銹鋼點腐蝕基本原理：在金屬表面局部地區出現向縱深發展的腐蝕小孔，其余地區不腐蝕或腐蝕輕微，這種腐蝕形態叫點蝕。金屬表面鈍化膜局部(如拉傷、磨損、夾雜、不均勻性等)有缺陷，再鈍化又受到阻止，有缺陷的區域和沒有缺陷的區域電位不一樣，有缺陷的部分成為活化的陽極，周圍區為陰極區，形成閉塞電池，因陽極面積非常小，電流密度很大，在金屬表面形成點蝕核，隨后溶解下來的金屬離子水解生成H+并使局部溶液的pH值下降，加劇金屬的溶解，使點蝕擴大、加深，直至穿孔。

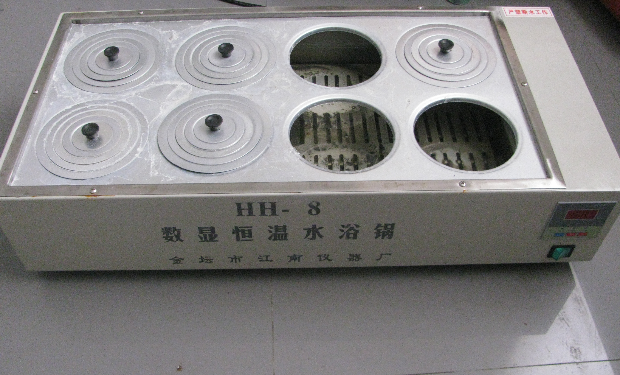

數顯恒溫水浴鍋
點腐蝕檢測過程：在1L的燒杯中倒入600ml約6%的三氯化鐵溶液，將燒杯放入恒溫水浴鍋中，恒溫至試驗溫度(一般為22℃或55℃);將樣品逐個放入樣品架中，并在樣品架上做好標記 ;將樣品架放入錐形瓶中，連續試驗72小時后將樣品取出、去除腐蝕產物、干燥、稱重，觀察分析表面形貌，進行點蝕評定并計算腐蝕速率。

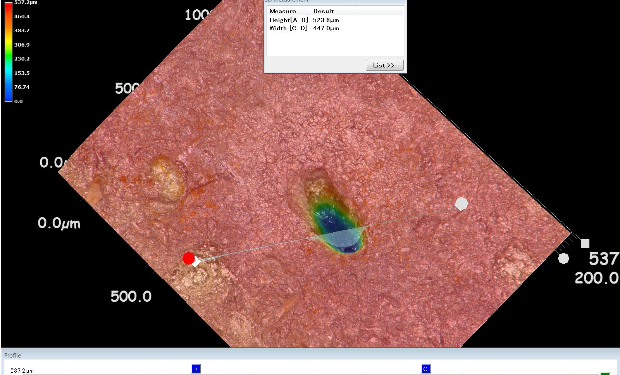

點蝕坑三維形貌
樣品尺寸：標準尺寸：25mm×50mm;一個試驗中的全部試樣應具有同一尺寸，試樣的總表面積應在10cm2以上，參考尺寸為(30~50)mm×(20~30)mm×(實際厚度~5mm)
隱石檢測專業第三方檢測檢測，專注金屬腐蝕檢測，檢測項目包括：晶間腐蝕試驗、不銹鋼點腐蝕試驗、高溫高壓腐蝕試驗、SSC試驗、HIC試驗，為中石化、中海油提供配套檢測服務
蘇公網安備：
