一、主要內容

1、抗氫致開裂實驗室試驗（HIC）概述：

    1.1 試驗方法是將無應力的試樣暴露在特定溶液（例如A溶液等）中，常溫常壓下，暴露規定的時間后，取出試樣并進行評定。

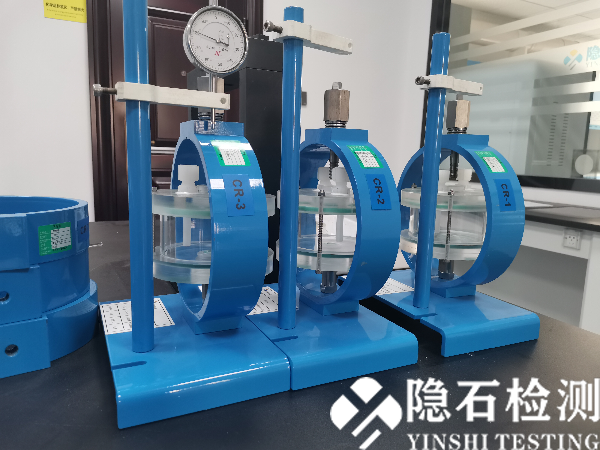

2、抗硫化物應力腐蝕實驗室試驗（SSC）概述：

    2.1 對于常溫常壓下試驗，SSC試驗程序可概述如下：施加應力的試樣浸泡在含硫化氫的酸性水溶液環境中。通過施加合適增量的載荷獲得EC（環境導致開裂）數據。

3、影響測試結果的因素

①受化學成分、熱處理和微觀結構等影響冶金狀態和強度；

    釋義：鋼鐵材料的化學成分是影響其抗硫/抗氫性能的最重要因素，不同材料牌號鋼具有不同的抗硫/抗氫敏感度。在材料成分確定的情況下，控制材料中硫含量避免形成超標的硫化物夾雜，避免材料在軋制過程中產生嚴重的帶狀組織，可增加材料的抗硫/抗氫性能。氫裂紋極易在材料的夾雜物和帶狀組織中產生，而且帶狀組織的敏感性高于夾雜物。

    根據材料要求標準MR0175，抗硫/抗氫鋼在硬度上有嚴格要求。

②水相中氫離子濃度（活性）（pH）；

③H₂S分壓，即H₂S濃度與總體絕對壓力之比；

④總的拉伸應力；

⑤溫度；

⑥暴露于酸性環境的時間；

4、申請表填寫要點

    申請表中帶有“★”符號的為必填項目，一部分涉及公司業務處理方面的問題，另一部分涉及實驗室試驗。現將實驗室試驗必填項目列出并釋義如下：

①樣品名稱

    釋義：樣品名稱為必填項目，樣品種類關系到樣品取樣的方向，取樣方向對實驗結果有影響。

②材質牌號

    釋義：樣品牌號為必填項目，實驗室在試驗過程中需要了解樣品牌號。另外，如果涉及對試驗結果的失效分析與評定，樣品牌號是必需的。

③檢測標準

    釋義：檢測標準中規范了各項試驗條件以及操作方法，使得不同實驗室、不同檢驗人員得到的測試結果都具有對比性。目前我們抗硫化物應力腐蝕試驗的常用標準為GB/T 4157-2017和NACE TM0177-2016；抗氫致開裂試樣的常用標準為GB/T 8650-2015和NACE TM0284-2016。

測試標準中規定了“3、影響測試結果的因素”各項內容：

如1：水相中氫離子濃度（活性），即pH值；標準中提供了溶液A：常溫常壓下，含飽和H₂S的氯化鈉醋酸溶液；溶液B：常溫常壓下，含飽和H₂S的人工海水。試驗如果選用A溶液，標準中要求A溶液pH2.6-2.8，試驗后測量PH≤4.0。

如2：H₂S分壓，標準中要求使用飽和H₂S后的溶液。

如3：溫度：國標及美標中均要求SSC溫度24℃±3℃，HIC溫度要求25℃±3℃。

如4：暴露于酸性環境的時間：

國標及美標中均要求SSC測試時間為720h，或試樣在720h內失效；HIC測試時間為96h。

④檢測方法

    釋義：在SSC標準中，提供了四種測試方法，分別為A法-標準拉伸；B法-彎曲試驗；C法-C型環試驗；D法-懸臂梁試驗；另外，又補充了四點彎曲法，四點彎曲法對應的制樣標準為ASTM G39-1999，ISO 7539-2-1989，GB/T 15970.2-2000。

⑤加載應力

    釋義：加載應力對應于“3、影響測試結果的因素”中的總的拉伸應力，會直接影響試驗結果。拉伸應力必須和客戶確認。

⑥其他

    釋義：當客戶在標準要求之外有任何其他技術要求時，必須在申請表中明確注明。
